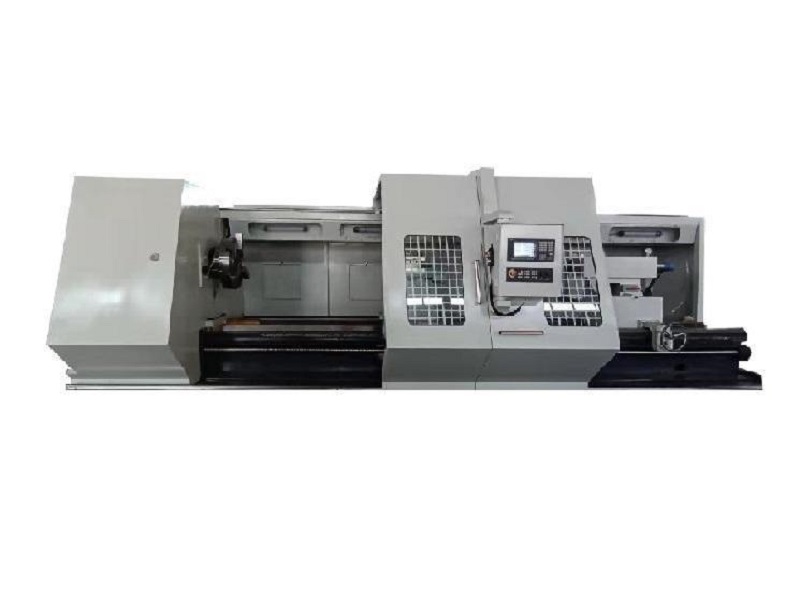

Pelarik CNC

1. Struktur telah dioptimumkan dan direka bentuk dengan prestasi yang stabil.

2. berketepatan tinggi dan ketegaran yang baik.

3. Penembusan pasaran yang tinggi, penyelenggaraan mudah dan hayat perkhidmatan yang panjang.

4. Berciri penuh, sesuai untuk pelbagai industri.

5. Sesuai untuk pengeluaran besar-besaran dan kurang bergantung kepada pekerja.

Hubungi sekarang E-mel telefon

Maklumat produk

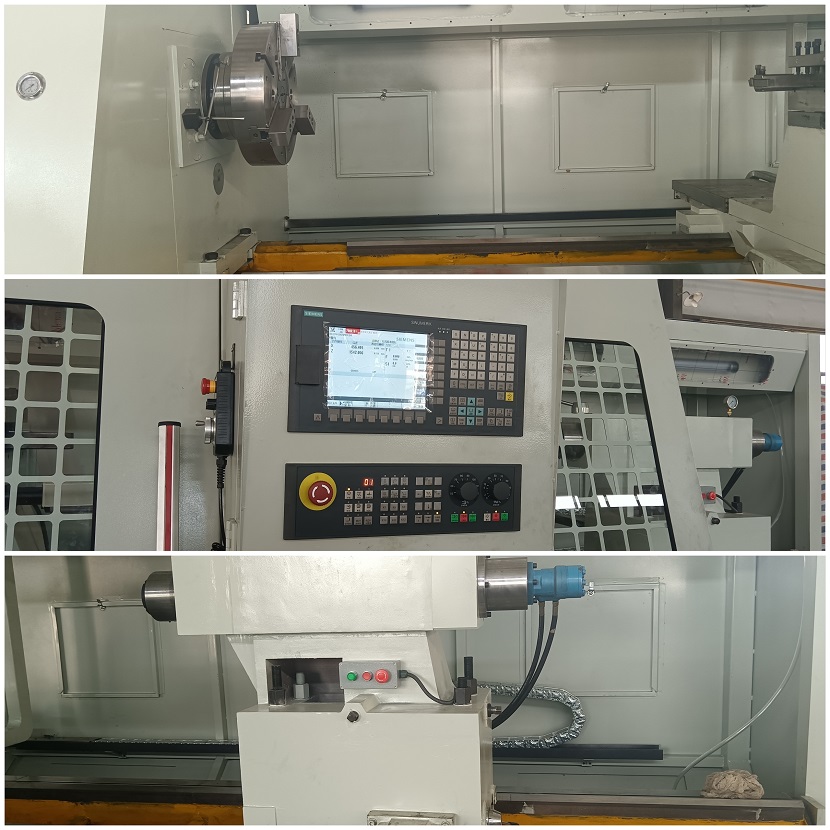

Struktur utama alat mesin:

Alat mesin siri CK611 ialah pelarik CNC katil rata mendatar yang besar, dan sistem servo AC digital penuh. Jenis pemacu utama D, L, B, H ialah transmisi tanpa langkah dua kelajuan automatik, motor utama ialah motor gelendong AC, E, jenis N ialah kelajuan berubah tanpa langkah empat kelajuan manual, motor utama ialah motor DC, dan dua pautan. aci kawalan. Paksi Z dan paksi X alat mesin dengan jarak tengah 1-6M menggunakan pasangan skru bola ditambah motor servo AC untuk merealisasikan pergerakan membujur dan sisi; Paksi Z alat mesin dengan jarak tengah lebih daripada 7M menggunakan rak dan pinion serta pembaris parut, dan paksi X menggunakan pasangan skru bola serta motor servo AC untuk mencapai pergerakan membujur dan sisi, yang mempunyai ketepatan kedudukan yang baik dan berulang. .

Klasifikasi alatan mesin:

Produk ini dibangunkan daripada ringan kepada tugas berat, dengan diameter sliveting lebih daripada 1000mm, kapasiti galas beban 6t hingga 80t, panjang pemprosesan maksimum 20m, dan diameter ayunan maksimum 3.5m.

Pelarik CNC CK61100D menanggung 6t, CK61125L Mesin pelarik CNC menanggung 10t, siri CK61200W menanggung 20t, siri CKZ menanggung 30t, siri CKG trak berat CNC menanggung 40t, 60, 80t.

CNC Lathe

SPESIFIKASI		UNIT	CK61100D	CK61125D	CK61140D	CK61125L	CK61140L	CK61160L	CK61180L	CK61200L	CK61125B	CK61140B	CK61160B	CK61180B	CK61200B
Kapasiti	Kapasiti beban maksimum kedua-dua puncak	kg	6000			10000					10000
	Lebar katil	mm	755			1100					1100
	Diameter pusing maksimum katil	mm	1040	1290	1440	1290	1440	1640	1840	2040	1290	1440	1640	1840	2040
	Diameter ayunan maksimum pemegang alat	mm	650	900	1050	900	1050	1250	1450	1650	900	1050	1250	1450	1650
	Panjang bahan kerja maksimum	mm				1000-5000					6000-12000
gelendong	Diameter galas hadapan	mm	200			200		220			200		220
	Melalui diameter lubang	mm	130
	Lubang kon		Sistem metrik 140#
	Bilangan peringkat kelajuan		Dua gear manual, pelarasan kelajuan tanpa langkah dalam gear
	Julat kelajuan	rpm	3-300
suapan	Kuasa motor utama	kW	37
	Sistem suapan		SIEMENS，FANUC
	Tork motor servo membujur	N.m	36 atau 30
	Tork motor servo melintang	N.m	27 atau 22
	Keratan rentas pemegang pemotong		32X32			45X45
	Bilangan stesen pemegang alat		4 stesen menegak
	Ketepatan kedudukan ulangan kepala pemotong	mm	0.01
	Kelajuan ke hadapan pantas membujur	mm/min	6000
	Kelajuan ke hadapan pantas sisi	mm/min	4000
	Kelajuan suapan membujur	mm/min	1-2000
	Kelajuan suapan melintang	mm/min	1-2000

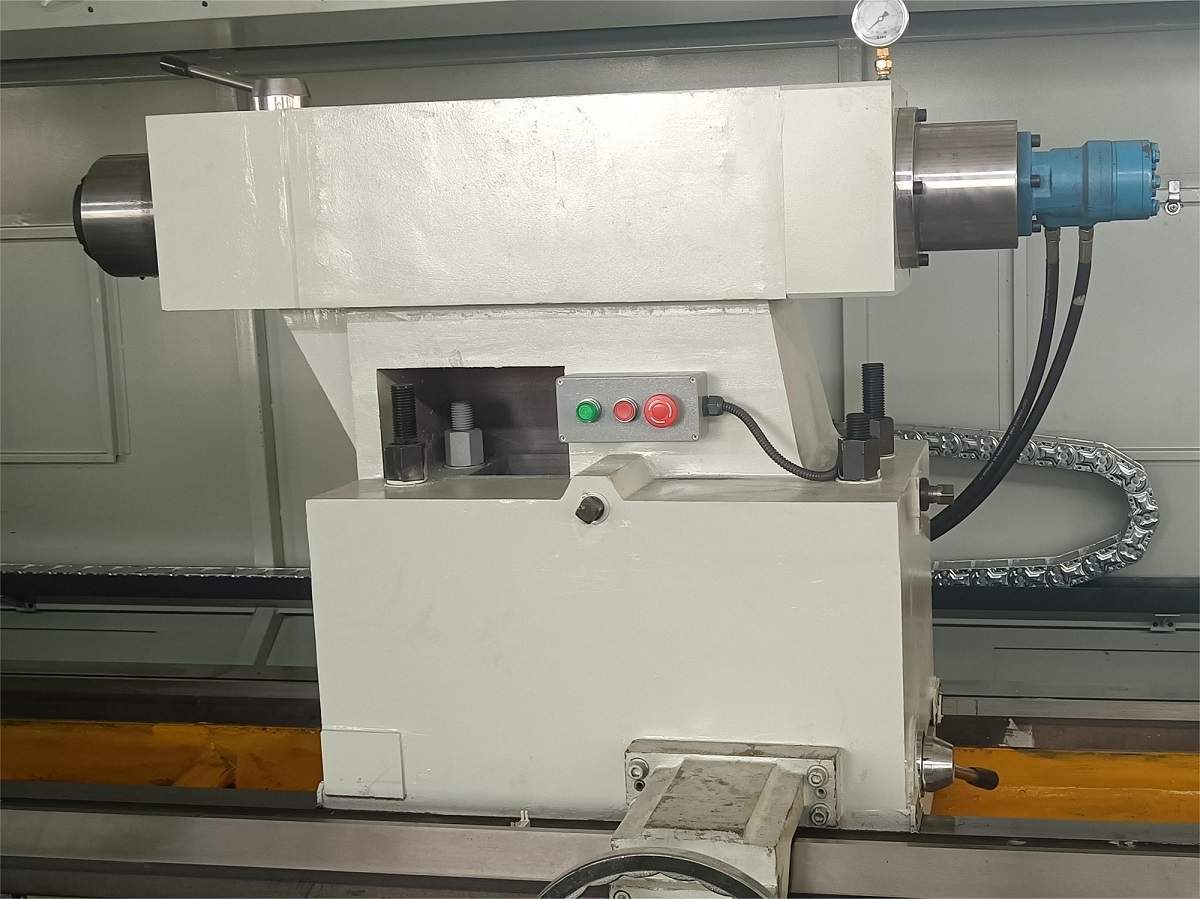

Tailstock	Diameter lengan	mm	160			260
	Lubang kon lengan		6# Morse			Sistem metrik 80#
	Perjalanan lengan	mm				300
